BMW 5 series житель Крайнего Севера › Бортжурнал › Уроки работы с WDS lesson №1 ч.1
Попросили меня тут помочь, долго объясняя и рассказывая все что я вижу на эл. схеме в WDS я понял, что проще человека научить пользоваться WDS. Так будет быстрее и ему же понятней. Вот и возникла идея, что бы 10 раз не толдычить одно и тоже составить мини инструкцию для тех кто хочет и еще не умеет читать схемы. Думаю пригодиться. Онлайн версия WDS тут Если неработает WDS, то надо поставить старую версию Jawa Скачать можно здесь

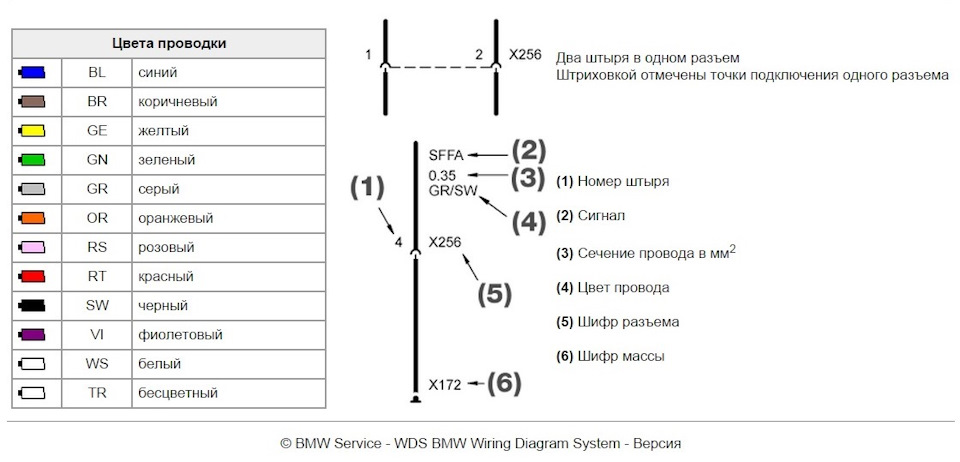

И так, начнем с самого начала: Обозначения на схеме:
Здесь все понятно, но поясню пару моментов: Красным обозначил на картинке, штриховка между пинами обозначает, что эти пины находятся в одном разъеме и их может быть не 2 как в примере а много больше и могут они стоять не по порядку, но это сути не меняет если видите такую штриховку – это значит, что все прины попадающие под нее сидят в одном разъеме в данном случае в Х256. Синим отмечен цвет провода смотрим в таблицу делаем вывод что данный провода у нас серо-черный. Зеленым отмечен шифр массы, но это не значит что все, что начинается с «Х» есть масса, «Х» — это разъем, в том числе и соединение с массой, ключевым обозначением у массы является подчеркнутая с низу точка.
Теперь разберем схему фанфарного звукового сигнала в качестве примера: Открываем WDS, в дереве навигации открываем «автомобиль в целом», «кузов», «функции сигнализации и предупреждения» у меня машина 2001г., следовательно я выбираю схему «фанфары (начиная с 2000_09)».
Видим, что каждый элемент на схеме имеет обозначение, на картинке выделил красным:
Что значат эти обозначения можно посмотреть в пункте дерева навигации «информация по сигналам и деталям», «детали»
Давайте сразу и пройдемся по всем. F3: Ищем его в дереве навигации видим схему цепи которую он защищает
И картинку где конкретно он расположен
Тот же самое и для предохранителя F38 K2: Находим в дереве навигации и видим картинку с местонахождением этой релюшки
l01030: ищем и находим эл. схему витой пружины и всего что с ней связано:
По просьбам, сделал локально работающую версию BMW WDS. Знаю про viewtopic.php?f=46&t=121874 Но у меня есть несколько существенных отличий: 1) Работает даже на самой свежей джаве на любой винде 7,8,10 2) Занимает в два раза меньше места на диске (svg не распакованные лежат) 3) Работают зеленые кнопки в схемах — по моему это нигде больше не работает. 4) Не требует редактирования файла, тем более, что на свежей джаве это не поможет все равно.
Особенности: 1) Используется очень урезанный apache2 2) Используется самоподписанный jar файл 3) Требуется установить сертификат (приложена инструкция в картинках), чтоб все работало. 4) Используется инсталлятор на базе Winrar
В chrome (и видимо opera) не работает, т.к. там выпилили в принципе поддержку java плагинов.
Если что-то не работает или есть пожелания — пишите, будем пытаться решить, реализовать.
Последний раз редактировалось mafet 28 10 2015, 01:12, всего редактировалось 1 раз.
