Land Rover Discovery 4.0 › Бортжурнал › Обновление прошивки БК Multitronics VC731
В первой теме БЖ (вчера) поднимал вопрос по бортовому компьютеру, спрашивал что это и с чем его едят, так как машина досталась с ним. А сегодня уже решил обновить его, так как когда залез в меню, то выяснил что прошивка аж от 26 апреля 2012 года, а на дворе середина 2015 года.
На сайте Multitronics выяснил, с момента выхода стоящей прошивки до сегодняшнего дня уже прошивка обновлялась 31 раз и последняя от 16 июля 2015 года. Вот и решил обновлять.

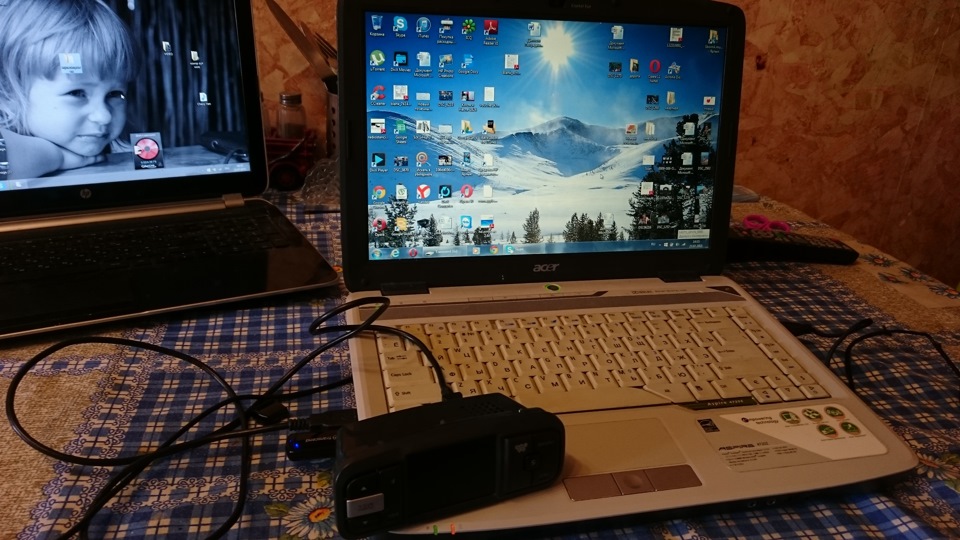

Снял БК, пришел домой и начал скачивать драва для com-usb порта, последнюю прошивку и прогу для настройки меню и параметров Boot32.exe(она пока не нужна, так как БК еще не откалиброван на машине).
Скачал мануал по установке дров и как нормальный русский человек начал его читать по мере устанавливая на комп, но ничего не получалось, ну не хотел комп видеть БК и ни как не определял, что что-то прицепили к USB, на буке стоит 8-я Винда, плюнул, достал старый бук, на нём 7-я Винда, но та же самая песня, так я промучился около 30 минут, а потом думаю, надо пролистать мануал до конца и о счастье, на последних страницах описаны проблемы установки на Microsoft Windows Vista, 7, 8, 8.1 и проблема решилась за 5 минут.
Для юзания проги по обновления БК особых познаний не надо, всё элементарно.
После посмотрел что за прога по настройке, но понял что это надо делать позже.
Спустился к машине, подключил, БК сам начал определять протокол, чего он не делал со старой прошивкой.

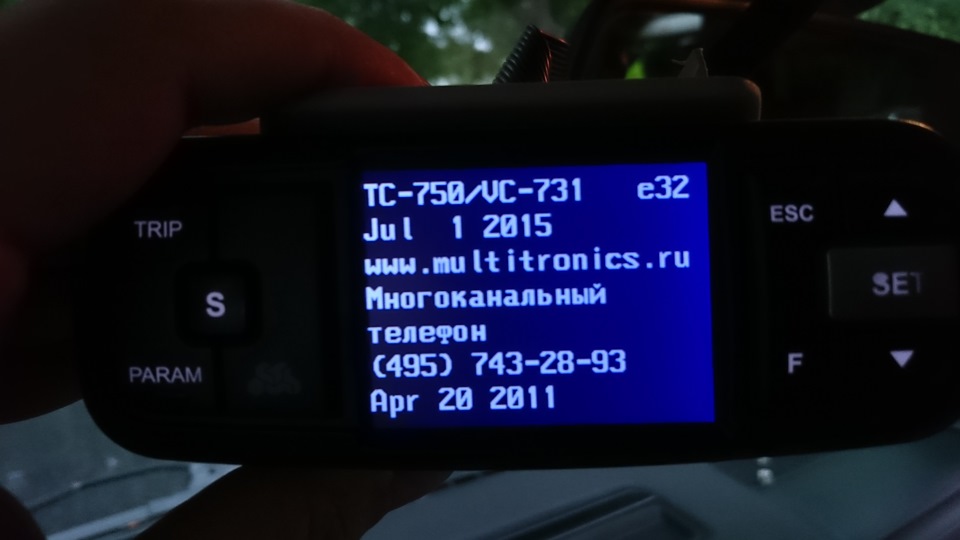

Поюзал минут 5, за это время увидел, что пункты в меню показаний изменились и изменилось меню НАСТРОЕК (пунктов стало меньше, видимо все настройки стали автоматическими). ПОКА ВСЕ.
P/S/ позже как немного поюзаю и настрою, отпишусь.
Lada Priora hatchback 64/68 › Logbook › Multitronics VC731. Расширенная прошивка, первые впечатления.
Доброго времени суток!
Решил поделиться радостями владения бортовым компьютером Multitronics VC731, расписать нюансы выбора, цены и функционала девайса!
Ценник у устройства 6700 рублей, откуда такая внушительная цифра для подобной техники? На данный момент НЕ СУЩЕСТВУЕТ бортового компьютера с функционалом, который превзойдет этот VC731! Устройство сложное, прежде всего это связано с тем, что существует 3 варианта подключения его к автомобилю — Универсальный (с помощью переходника), По оригинальным протоколам диагностики (разъем диагностики + подключение в проводку), По универсальным протоколам OBD-II (Подключение к разъему диагностики).
К слову, этот б/к можно подключить как к ЗАЗ, так и к AUDI, вдумайтесь, это даже читается абсурдно, но это факт!
Комплект поставки тоже существенно влияет на ценник устройства — VC731, соединительный шлейф с разъёмом OBD-2 с датчиком внешней температуры (можно купить ОТДЕЛЬНО этот шлейф — цена примерно 1000 рублей), ПЕРЕХОДНИК для подключения в универсальном режиме — позволяет подключится напрямую от форсунки и датчика скорости, резистор 5.1 кОм (честно сказать, не понял для чего он в комплекте), набор для установки б/к на любой автомобиль — крепеж на лобовое стекло или торпеду (Скажу как есть, практически ЛЕГО), подробные инструкции прилагаются…
Про крепеж: механизм продуман, но лично мое мнение, он сложноват — исключает какую либо возможность отключения шлейфа от б/к, при этом есть возможность поворачивать б/к по разным направлениям (подробные фото выложу на тестах осциллографа).
Для замены прошивки на б/к потребуется шнур miniUSB-USB, программа для обновления ПО и переноса настроек — Boot32.exe, драйвер для шнура, и выбранный файл прошивки (все необходимое можно легко найти и скачать на официальном сайте производителя!). Весь процесс займет порядка 10 минут, сложного ничего нет, по факту даже драйвер не потребовался — при подключении б/к к компьютеру Windows7 автоматически нашла/скачала/установила необходимый драйвер, я попробовал установить скаченный с официального сайта, система начала ругаться — Мол, успокойся, все будет пучком!
Рекомендую, в независимости от того, потребуется ли вам дополнительный функционал первоначально или нет, заменить Основную прошивку на Расширенную, дабы избежать в дальнейшем лишних телодвижений! То есть, купили устройство — накинули на диагностический разъем — убедились что девайс исправен, и затем прошили его, перед монтажом на законное место в автомобиле.
Уточнение! Переход устройства на Расширенную прошивку НЕ СНИМАЕТ его с гарантии производителя (специально уточнил этот момент на официальном сайте!).
В ближайшие дни заеду на диагностику на СТО, и там, на профессиональном оборудовании сравним адекватность работы встроенного осциллографа с рабочим инструментом диагноста, уверен, будет очень интересно! Уточню, устройство ведет ЗАПИСЬ проверки датчика осциллографом, то есть файл записи можно позже скачать и посмотреть на полноценной картинке персонального ПК, так же это позволяет в одиночку проверить нужный датчик.
Не буду лукавить и говорить, что я от всего в восторге, кое какие моменты в девайсе меня первоначально раздражали — во-первых, б/к чрезмерно сложен, требуется буквально настройка всех дисплеев под себя, калибровки, тарировки, но тут все просто — хочешь большой функционал, ожидай что придется в нем разбираться, при этом, с помощью программы Params32.exe с официального сайта можно настроить б/к на вашем персональном компьютере, на любителя подобных настроек.
Обновление прошивок
Программное обеспечение приборов разных аппаратных реализаций несовместимо между собой.
Перед прошивкой запишите и сохраните версию аппаратной реализации и дату ПО вашего бортового компьютера, которая индицируется из меню «Параметры ТО — Информация»
При перепрошивке используйте файл обновления прошивки и загрузчик, соответствующие аппаратной реализации вашего бортового компьютера, в противном случае прибор потеряет работоспособность!
Для обновления микропрограммы бортовых компьютеров Multitronics RC-700, VC731, TC 750, VC730, TC 740, CL-550, C340, C350 потребуется:
- Бортовой компьютер Multitronics (БК)
- Программа для обновления ПО:
- Кабель mini-USB.
- Персональный компьютер или ноутбук с установленной операционной системой Microsoft Windows 98 и выше и свободный USB-порт.
Программа для настройки бортовых компьютеров Multitronics RC-700, VC731, TC 750, VC730, TC 740, CL-550, C340, C350 с помощью ПК
Params32.exe (версия 21.09.12) — требуется операционная система Microsoft Windows 98 и выше
Инструкция по работе с программой
demo.multp — демонстрационный файл для ознакомления с программой без подключения бортового компьютера
Для запуска программы в демо-режиме скачайте демонстрационный файл настроек и загрузите его в программу с помощью кнопки «Считать настройки из файла» (драйвера для МК устанавливать не требуется).
Внимание! Программа Params32.exe не предназначена для переноса настроек бортового компьютера при обновлении ПО, в некоторых случаях при переносе настроек из более старой прошивки в новую настройки могут не сохраняться. Для переноса настроек используйте программу Boot32.exe.
Программа Params32.exe предназначена только для редактирования настроек бортового компьютера с последней версией прошивки.
- Бортовой компьютер Multitronics (БК)
- Программа:
Boot24.exe (от 07.05.2009) — для аппаратных реализаций 16.24.01, v24, v24d, d24, v33 (кроме RIF-500 v33)
Boot33.exe (от 07.05.2009) — для аппаратных реализаций е24, e33, e33d, e34 (а также для RIF-500 v33)
Инструкция по обновлению ПО
- Адаптер К-линии (K-line адаптер) (схемы адаптеров можно найти здесь). Не рекомендуется использование USB-COM адаптеров по причине их возможной несовместимости.
- Стабилизированный источник питания 12…16 В не менее 200 мА для адаптера К-линии и бортового компьютера Multitronics
- Персональный компьютер или ноутбук с установленной операционной системой Microsoft Windows 98 и выше и свободный COM-порт.
В новых программах существует проверка на соответствие загружаемых прошивок обновляемым бортовым компьютерам: при попытке обновить БК прошивкой, предназначенной для другой марки БК или другой реализации ПО, программа выдаст сообщение об ошибке. Данная функция работает с прошивками от 07 мая 2009 г. и выше.
