Самодельный усилитель для Wi-Fi роутера
Приветствую читателей и подписчиков. Продолжаем экспериментировать с усилением и улучшением качества сигнала Wi-Fi от домашнего роутера. Ранее на сайте уже приводились примеры самодельных антенн для роутера. Вообще способов как усилить Wi-Fi много, в сети можно найти массу статей и видео на данную тему. Однако в основном, это примеры трудоёмких процессов по изготовлению антенн, где нужно выдерживать точные размеры плюс не всегда просто достать материал для самоделки. В основном все хотят усилить Wi-Fi быстро и не дорого, не потратив большого количества времени и средств. Как раз о таком способе мы сегодня и поговорим.
Данный способ подойдет если вы имеете слабый транслятор на своём роутере, или находитесь от него на достаточно удаленном расстоянии, из-за чего связь не стабильна, и сеть постоянно обрывается. Современные роутеры обычно имеют две или три антенны, что конечно повышает плотность сети, но сигнал хорош именно на ближнем радиусе, вокруг самой точки. Если же потребитель находится на краю зоны уверенного приёма, или за её пределами, сразу начинаются проблемы с соединением.
При такой круговой диаграмме очень много мощности рассеивается в пространство в пустую, в то время как сигнал от роутера можно сфокусировать и направить в нужном направлении, туда где его не хватает. Сделать это можно конечно, с помощью отражателя параболической формы, но это как один из способов, который кстати, не всегда удобен из-за грамоздкости конструкции, и он скорее подходит для роутеров имеющих одну антенну. Существует более универсальный вариант. Усилить Wi-Fi на роутере можно с помощью специальной фокусирующей насадки, которую не сложно изготовить своими руками.
Конструкция такой насадки настолько проста, что изготовить её может абсолютно любой. Устройство собрано по примеру структуры пассивных вибраторов, такое решение позволит направить излучение роутера, при достаточно компактных размерах самой фокусирующей конструкции.
Для изготовления фокусирующей насадки понадобится медная проволока диаметром 0,8 – 1 мм, и отрезок картона или куска пластика. Простота конструкции видна на фото. Устройство состоит из отрезков проволоки служащих вибраторами, расположенных на определенном расстоянии друг от друга.

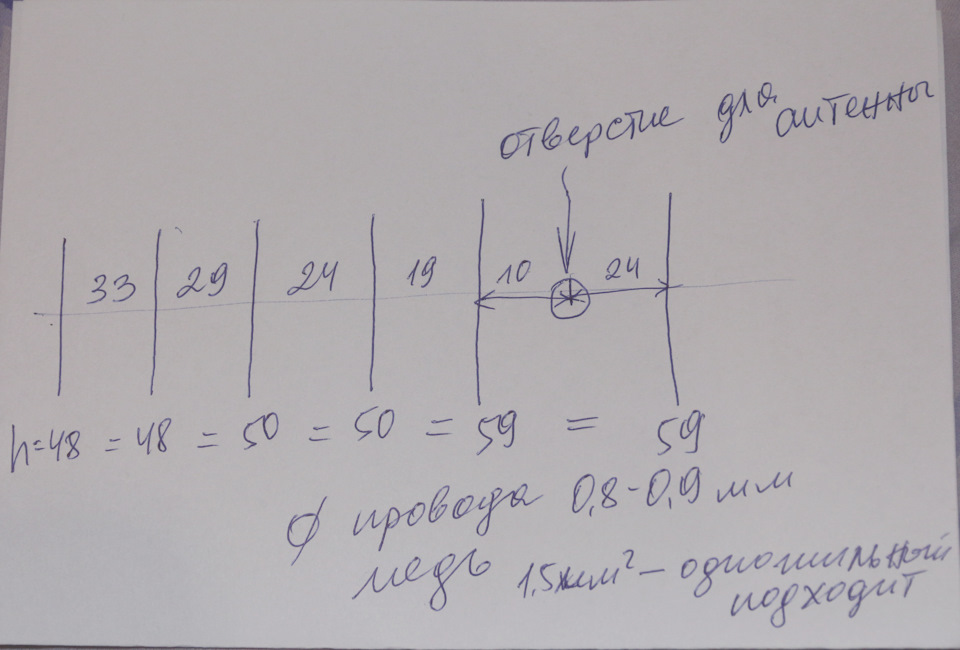

Медную проволоку нужно нарезать на отрезки: два отрезка по 48 мм, два отрезка по 50 мм, один отрезок 52 мм и еще один отрезок длинной 59 мм. Отрезки проволоки крепятся в картоне в заранее отмеченных точках. Расстояния между точками указанны на рисунке.
Отрезки проволоки фиксируются в несущей траверсе из картона или из пластика ровно по середине. Проволока в картоне прекрасно держится сама за счет трения, можно капнуть клея для повышения прочности. Сама насадка одевается на штатную антенну роутера, и держится там так же за счет трения. Для этого в траверсе делается одно большое отверстие по диаметру антенны, я например сделал его с помощью обычного дырокола.
Что касается соблюдения точности в размерах конструкции, то здесь это не критично. Желательно точно соблюсти размеры отрезков проволоки, тут погрешность не должна составлять более 1 мм. А вот с расстояниями между вибраторами можно ошибиться до 2 мм.
Если ваш роутер имеет две антенны, то нужно будет изготовить две насадки, своя для каждой антеннки. Насадки одеваются на антенны роутера и направляются в сторону усиления, туда где слабый сигнал. Настраивается такой усилитель с помощью любой утилиты мониторинга Wi-Fi сигнала. Сама насадка поворачивается не только вокруг своей оси, но и перемещается по самой антенне роутера, это нужно для более точной настройки. Максимальные значения показаний утилиты помогут добиться нужного уровня сигнала в точке потребителя.
В диапазоне частот Wi-Fi, такая фокусирующая насадка дает до 10 дБ усиления. Диаграмма роутера при использовании такого усилителя принимает направленную форму. Полоса пропускания штатной антенны роутера немного больше полосы частот Wi-Fi. Это в свою очередь и позволяет немного пренебрегать точностью в размерах при изготовлении данной конструкции.
Сообщества › Компьютерная Помощь › Блог › Решил проблему с Wi-Fi, но не совсем .
Был у меня вопрос по сигналу от роутера TP-Link 740N
Решил вопрос следующим образом
Комментарии 24
Спорить не буду. Главное, чтобы ТВ работал без зависаний.
Я уже выкладывал этот ролик.Ни какой вай фай не заменит провода или сетевой адаптер. Я такими коробочками пользуюсь несколько лет.Все супер.
/www.drive2.ru/c/464025244…age=0#a464547512099799073

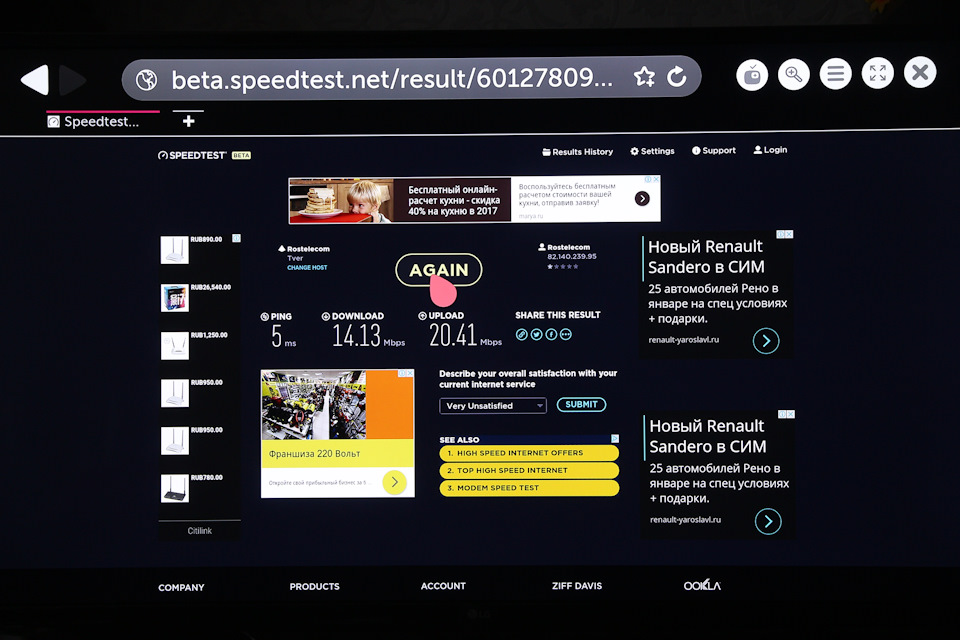

для ТВ похоже всёравно провод или wi-fi ? если сигнал 15Мб\с работает точно так же как и по проводу до 50Мб\с, это Ростелеком )))
У меня интернет телевидение и к коробке все равно нужен провод.У меня телевизор с СМАРТ тв через вай фай, а интернет тв через сетевой адаптер.У меня скорость 100, Я думаю, что если устраивает вай фай, не стоит заморачиваться, а если нет то сетевой адаптер или провода.
коробка с Iptv на другом по проводу, этот в другой комнате
У меня в салоне ПК и роутер в одном углу, а в другом телевизор с коробочкой интернет тв.И между ними никаких проводов.
А у меня юсб мадэм вставлен в роутер ви-фи.как усилить приём кто скажет?
прием чего вы хотите улучшить модема или WIFI?
прием модема можно улучшить, если его с роутером соединить через удлинитель (например в комплекте с zyxel kenetic 4G есть такой) и расположить модем в более приемлемых условиях работы,
некоторый модемы допускают подключение внешней антенны,
на одном объекте (частный дом с чердаком)модем вместе с роутером (zyxel kenetic 4G) был расположен на чердаке возле слухового окна, а кабель уже от роутера спустили в комнату через крышу, питание роутера тоже вывели на чердак, скорость интернета возросла но не кардинально но всё же лучше если модем расположить на удлинителе в верхней части окна
Вот у меня такой стоит только не помню 3 джи или 4. Но кабеля не было. Но у меня был .я просто поставил все это на чердак и мадэм поднял выше просто появилась стабильность сигнала.но иногда скорость пропадает до минимума .думаю от вышек зависит или от пагоды
стабильность работы мобильного интернета зависит от количества пользователей данного интернета на данной базовой станции
ситуация
провайдер поставил новую вышку/заменил оборудование интернет стал работать стабильнее чем было тут же включается сарафанное радио и все в округе обзаводятся модемами этого оператора и конечно качество интернета падает
поэтому кабель (и даже технология ADSL) намного стабильный любых беспроводных решений
стабильность работы мобильного интернета зависит от количества пользователей данного интернета на данной базовой станции
ситуация
провайдер поставил новую вышку/заменил оборудование интернет стал работать стабильнее чем было тут же включается сарафанное радио и все в округе обзаводятся модемами этого оператора и конечно качество интернета падает
поэтому кабель (и даже технология ADSL) намного стабильный любых беспроводных решений
сокращение от Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия, — модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком обычно используется по телефонной линии когда и телефон есть и интернет одновременно
только одно обидно к тебе скорость до 8 раз более чем от тебя
У меня еще проще))) Тупо внутри шкафа висит, сигнал на 20dBm выставлен, хватает выше потолка. Если выставить около 30dBm то мощности хватает метров на 40 от дома (у меня 5 этаж). Дальше не проверял, влом ходить))
И как все успели заметить нет внешних антенн, но есть возможность их установить, но смысла не вижу в них))
стена у меня на пути к приёмнику кирпичная, по диагонали получается 70 см примерно и ещё шкаф стоит с книгами, тоже примерно так, в общей сложности получается 1,5 метра стены .
а на улице со стороны комнаты где стоит роутер ( тоже 5 этаж ) на смарт приходит 8-12 мб
Слабовато конечно. Если бы у тебя был тп линк со съемными антенами, то можно было бы у косоглазых «братьев» заказать просто более мощные антенны и всё бы решилось проще. У меня лет 8 назад был тплинк 741нд, я ему родную антенку с усилением 5-7dbi заменил на кетайскую (там палка была почти 40см и в палец толщиной) кэфф усиления около 17dbi пробивало с такой антенной 4 бетонных стены, правда качество немного интернета просаживалось, но всё же он был)))
А потом я познакомился с этим чудом инженерной мысли — «mikrotik» и более ничего кроме микротов и Ubiquiti не признаю… Ну разве что еще заксели))
И их неоспоримый плюс это возможность РОЕ питания до 100 метров)))
микротик дороговат слегка, да и только на заказ можно взять или у китайцев заказать
да, не без этого. Зато я последние 6 лет забыл что такое зависание интернета, тупняки интернета, лаги, глюки и т.д.))))
где такую антенку посотреть
за ссылки банят, ищи вот это — Фокусирующая насадка на WiFi антенну роутера
реально с 5 до 24 увеличил
как ты подкараулил лягушек во время сношения?
да это не я, это Samsung этим занимается )))
