На передней панели устройства NTU-2VС расположены следующие органы управления и световые индикаторы.
Индикатор работы аналогового телефонного аппарата
1..2
Индикаторы работы Ethernet-портов
Индикатор, показывающий наличие CaTV сигнала
Индикатор работы оптического интерфейса
Индикатор сигнализации прохождения авторизации устройства
Индикатор питания и статуса работы устройства
Схема применения NTU-2V, NTU-2VC
Архитектура NTU-2V(C)

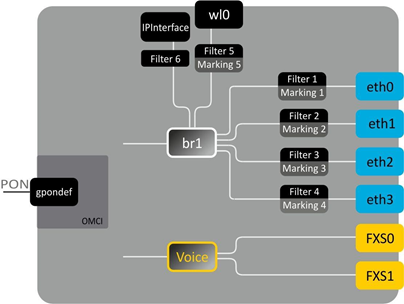

Логическая архитектура устройства с заводской конфигурацией
Основные элементы устройства: – оптический приемо-передатчик (SFF-модуль) – предназначен для преобразования оптического сигнала в электрический; – процессор (PON-чип) – является конвертором интерфейсов Ethernet и GPON.
При заводской (начальной) конфигурации в устройстве присутствуют следующие логические блоки:
Блок br1 в данном случае предназначен для объединения портов LAN в одну группу.
Блоки eth0..1 физически являются Ethernet-портами с разъемом RJ-45 для подключения ПК, STB или других сетевых устройств. Логически включены в блок br1.
Блоки FXS физически являются портами с разъемом RJ-11 для подключения аналоговых телефонных аппаратов. Логически включены в блок Voice. Управление блоком Voice может осуществляться через Web-интерфейс, а также удаленно с помощью сервера ACS по протоколу TR-069. В данном блоке задаются параметры сервиса VoIP (адрес SIP сервера, номера телефонных аппаратов, услуги ДВО и т.д.).
Блоки Filter и Marking предназначены для включения локальных интерфейсов в одну группу (в блок br1). Отвечают за правила прохождения трафика, блоки Filter отвечают за входящий трафик на интерфейсе, блоки Marking – за исходящий. Блок IPInterface представляет собой некий логический объект, на котором располагается IP-адрес для доступа в локальной сети, а также сервер DHCP, раздающий адреса клиентам.
При подключении к устройству ОВ (установлении успешного соединения со станционным оптическим устройством OLT) дополнительно создается блок gpondef при помощи протокола OMCI (ONT Management and Control Interface). Блок обеспечивает связь абонентского устройства ONT со станционным.
Архитектура устройства, сконфигурированного для предоставления услуг Triple Play по модели 1
Блоки, создаваемые при подключении к OLT средствами протокола OMCI, показаны условно (не описывают реальную архитектуру).
Блоки gemport представляют собой логические окончания gem-портов, по которым передается трафик различных услуг.
Блок GEM4094 является логическим окончанием GEM-порта групповой (multicast) передачи. Через него передается multicast-трафик в нисходящем потоке (downstream). Multicast-трафик, полученный с данного блока, попадает на WANConnectionDevice, откуда на основе таблицы IGMP-групп передается на интерфейсы Bri.
Блоки bronu0,9 представляют собой MAC bridge service profile (рек. G.988).
Блок TR-069 client используется для удаленного управления устройством с помощью ACS (Auto Configuration Server – сервер автоконфигурации абонентских устройств) по протоколу TR-069. При помощи данного блока организуется взаимодействие между ACS и абонентским оборудованием, осуществляется обработка запросов от ONT и производится настройка услуг.
Блок WANConnectionDevice – объект, ассоциированный с WAN-интерфейсом. Является стыковочным интерфейсом между OMCI и RG-частями устройства.
Блоки veip 0.n являются WAN-интерфейсами роутера устройства, каждый из которых служит для предоставления определенного вида услуг. В приведенном примере: – veip0.1 служит для предоставления услуги Internet; – veip0.2 – для управления multicast-трафиком; – veip0.3 – для предоставления услуги IP-телефонии; – veip0.6 – для предоставления услуг VoD, IPTV на STB.
Любой из WAN-интерфейсов может работать в следующих режимах: – PPPoE – запускается PPP client; – IPoE DHCP – запускается DHCP client; – IPoE Static – используется статический адрес; – Bridging – работа в режиме моста.
Блоки bri являются объектами 2-го уровня и служат мостами между LAN и WAN-интерфейсами, объединения их в одну группу. Блок br1 подключен к интерфейсу veip0.1, который работает в режиме PPPoE и к портам eth0. Блок br4 работает в режиме bridge + DHCP, что позволяет использовать адрес этого интерфейса для SIP клиента (блок Voice). Блоки br2, br5, br6 работают в режиме моста, который позволяет прозрачно пропускать трафик на LAN порты маршрутизатора.
Блоки eth0..1 являются LAN-интерфейсами для подключения клиентского оборудования.

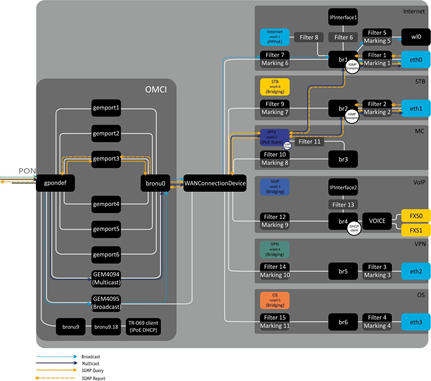

Архитектура устройства, сконфигурированного для предоставления услуг Triple Play по модели 2
Отличием между моделями является наличие блока GEM4095, который является логическим окончанием GEM-порта широковещательной (broadcast) передачи. Через него передается broadcast-трафик в нисходящем потоке (downstream). Пакеты broadcast из блока GEM4095 попадают в WANConnectionDevice, откуда передаются в bri согласно VLAN ID.
подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных
Габариты — 122x96x32 мм, настольное исполнение
Питание. Внешний адаптер постоянного 12В/2А
Потребляемая мощность не более 5 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%
Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
VLAN в соответствие с IEEE 802.1Q
В соответствии с TR-142:
Удаленное управление по протоколу OMCI
Удаленное управление по протоколу TR-069
Локальное управление WEB/CLI
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
На все телекоммуникационное оборудование «Элтекс» вне зависимости от стадии жизненного цикла производитель предоставляет гарантию сроком 12 месяцев.
В течение гарантийного срока производитель осуществляет безвозмездный ремонт и техническую поддержку оборудования на базе предприятия в Новосибирске.
