Chevrolet Lacetti 5D › Бортжурнал › Incar CHR-7130 и подключение кнопок руля.
Предыдущий владелец сменил штатную магнитолу на Incar CHR-7130. Только после установки он не смог подружить штатные кнопки руля и эту магнитолу. Покурив интернет и drive2 пишу следующее решение этой проблемы. Фотки стырены оттуда же, свои делать было лень.
1) Отключаем минусовую клемму от аккумулятора (можно коротнуть разъем лампы подсветки об кузов при снятии бардачка).
2) Снимаем бардачок и переднюю панель. (Руководство брал отсюда — Замена штатной магнитолы.
3) Разглядываем схему подключения.
4) Самая распространённая ошибка — втыкать провода из магнитолы с подписями Steering Wheel 1 (зелёный/белый) и Steering Wheel 2 (оранжевый, но по схеме подключения он почему-то называется голубой/белый — по факту это не так!) в штатный разъем (жёлто-зеленого цвета на фото, к нему подходят «синий» и «чёрный с белой полосой» провода из заводского жгута). Так работать НЕ БУДЕТ!
Наша задача:
4.1) «Чёрный с белой полосой» провод из штатной фишки вытащить и кинуть на массу, благо рядом есть для неё место.
4.2) К синему проводу штатной фишки подцепить провод Steering Wheel 1 (зелёный/белый).
Таким образом получается картина как на фото ниже (только вместо жёлтого провода у вас будет «синий» из штатной фишки):
P.S.: Провод Steering Wheel 2 (оранжевый) не нужен вообще. Одеваем на него защитный колпачок, если его нет и убираем подальше.
5) Сматываем провода в аккуратные жгуты и собираем в обратной последовательности (собирать даже легче).
6) Накидываем клемму аккумулятора и обучаем магнитолу своим кнопкам:

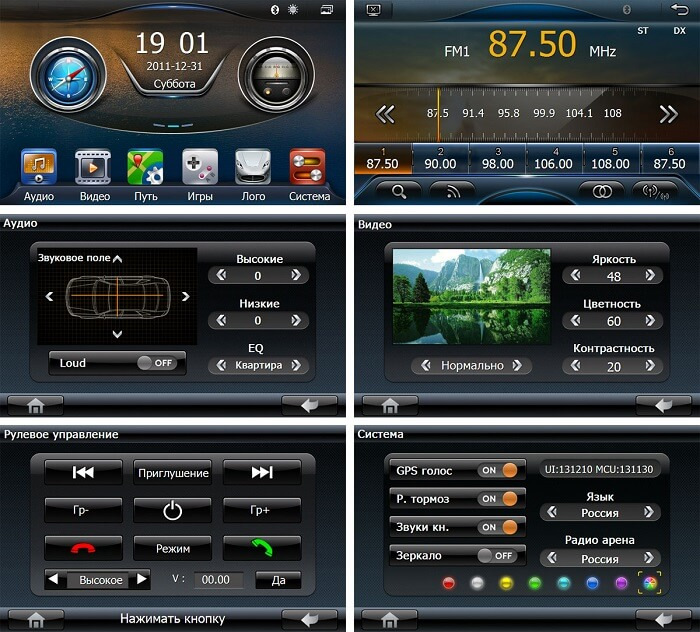

6.1) Нажимаем кнопку на руле (при этом на экране в поле V=0.00 должно измениться значение, скажем V=1.63 или V=0.30), держим, нажимаем желаемую кнопку на экране.
6.2) Повторяем п. 6.1, пока не назначим все кнопки на руле.
6.3) Нажимаем «Да» на экране. Это сохранит ваши кнопки в памяти магнитолы. При желании переобучения одной кнопки — переобучать придётся и все остальные.
Subaru Forester 2.0 atmoSUV › Бортжурнал › замена штатной магнитолы на мультимедийное устройство Incar chr 7130
Вот заменил штатную магнитолу на 2DIN магнолу, теперь количество музыки и видео ограничивается обьемом информации на флешке или жеском диске) а не количеством CD дисков)
Магнитолу всегда можно подключить к Bluetooth и передать необходимые данные, можно выйти в интернет и найти нужную информацию, ведь в ней поддерживается операционная система Windows. При необходимости всегда можно подключить фронтальную камеру и активировать ее при помощи дисплея, она всегда будет воспроизводить автоматически при включении задней передачи. Одновременно можно использовать не только навигатор, но и слушать музыку, что довольно удобно. Меню, используемое в магнитоле, полностью русифицировано, поэтому при пользовании не возникнет неясностей или проблем. Управлять устройством можно также при помощи пульта управления, который входит в комплект. Устройство прекрасно подходит для установки в переходных рамках.
Система, дающая комфорт
Чем же удобно еще приобретение штатного головного устройства INCAR CHR-7130, кроме имеющихся в нем плюсов это, пожалуй, основное достоинство, для того чтобы его установить не нужно менять разъем, который уже имеется в машине, нет причины для переделывания приборной панели для установки качественного штатного устройства. Достаточно после установки подключить систему к имеющемуся в авто разъему. Данная медийная система даст возможность пользоваться различными функциями, не устанавливая дополнительных приборов.
Штатное устройство, включающее в себя практически весь современный функционал, занимает в несколько раз меньше места, чем все отдельные устройства, выполняющие те же самые функции. Стоит учесть, что их необходимо было бы отдельно подключать и размещать. Степень разрешения дисплея установленного в магнитоле Инкар 7130 довольно высока, поэтому не только фото или видео, но использование навигатора будет очень качественным, а это имеет большое преимущество среди мультимедийных устройств такого класса. Тем более что стоимость устройства достаточно приемлема для многих пользователей.
Параметры дисплея 6.8″ сенсорный, широкоформатный 16:9 TFT LCD, высокого разрешения, 800 х 480 точек, 400 cd/m²
Встроенный GPS приемник, Навигационное ПО в комплекте на SD/MMC карте памяти Навител (лицензия)
Операционная система Windows CE 6.0
Возможность выхода в Интернет, отображение пробок на дороге опционально (модем GPS 3G)
Возможность подключения дополнительно фронтальной камеры и активации ее с дисплея есть
Подсветка кнопок изменяемая
Процессор ARM (с вентилятором для охлаждения)
Встроенный FM/AM тюнер есть, 30 станции предустановки
Удобный русифицированный пользовательский интерфейс есть
Выбор логотипа загрузки** есть
Поддержка CD/DVD без CD/DVD привода
Поддержка SD/USB есть
Поддержка Bluetooth, записная книжка контактов есть
Поддержка форматов файлов*** mp3, wma, wave, mpeg1, mpeg2, mpeg4, wmv, jpeg, gif, bmp
Штатное подключение к кнопкам руля**** есть
Подключение камеры заднего вида есть
Возможность подключения дополнительно фронтальной камеры и активации ее с дисплея есть
TV-тюнер опция
Аудио выходы на усилитель есть (модель CDA 4.100)
Отдельный выход на сабвуфер есть (модель INT-801SW)
Возможность подключения iPod/iPhone есть, кабель в комплекте
Пульт Д/У в комплекте
Opel Astra 1,6 МТ Adact › Бортжурнал › Замена ГУ на Incar CHR-7130
Ну это не то чтоб АВТОЗВУК, а просто замена штатной головы!
Сильно много писать не вижу смысла!
Что хотелось бы отметить (самое не понятное для меня) — хотел проверить что будет писать БК при отсоединенном ГУ — по идее должно было сообщаться об ошибке — НО это не произошло! На данный момент катаюсь с новой головой 3 дня — ниразу не выскакивала ошибка))
Переходную рамку заказывал у китайчат. При заказе указывал, что нужен светлый цвет, но прислали, как видно на фото, не в тон! Ну и Х бы с ним пока — будет лёгким градиентом в салоне! В общем пока устраивает, а сильно приспичит — возьму в цвет или перекрашу)
Немного о ГУ:

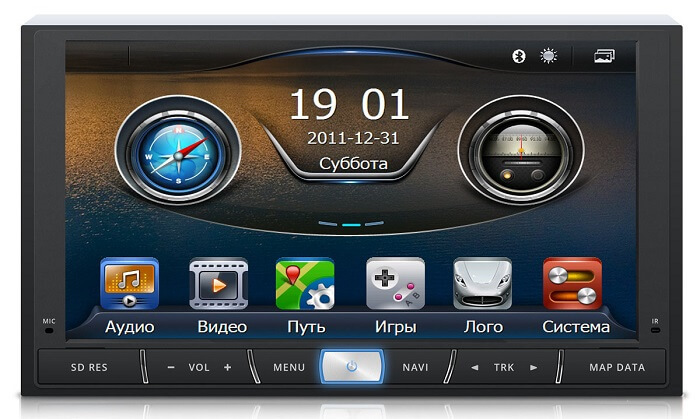

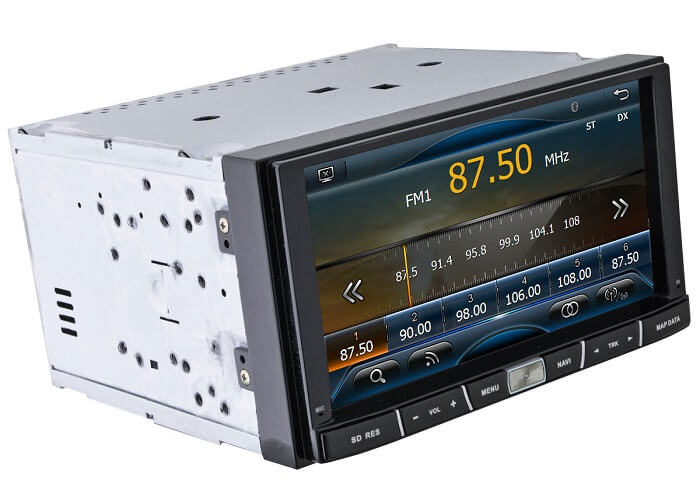

Технические параметры штатной магнитолы Incar CHR-7130
Параметры дисплея — 6.8″ сенсорный, широкоформатный 16:9 TFT LCD, высокого разрешения, 800 х 480 точек, 400 cd/m²
Встроенный GPS приемник, Навигационное ПО в комплекте на SD/MMC карте памяти — Навител (лицензия)
Операционная система — Windows CE 6.0
Возможность выхода в Интернет, отображение пробок на дороге — опционально (модем GPS 3G)
Возможность подключения дополнительно фронтальной камеры и активации ее с дисплея — есть
Подсветка кнопок — изменяемая
Процессор — ARM (с вентилятором для охлаждения)
Встроенный FM/AM тюнер — есть, 30 станции предустановки
Удобный русифицированный пользовательский интерфейс — есть
Выбор логотипа загрузки — есть
Поддержка CD/DVD — без CD/DVD привода
Поддержка SD/USB — есть
Поддержка Bluetooth, записная книжка контактов — есть
Поддержка форматов файлов — mp3, wma, wave, mpeg1, mpeg2, mpeg4, wmv, jpeg, gif, bmp
Штатное подключение к кнопкам руля — есть
Подключение камеры заднего вида — есть
Возможность подключения дополнительно фронтальной камеры и активации ее с дисплея — есть
TV-тюнер — встроенный аналоговый SECAM
Аудио выходы на усилитель — есть (модель CDA-4.100)
Отдельный выход на сабвуфер — есть (модель INT-801SW)
Возможность подключения iPod/iPhone — есть, кабель в комплекте
Для прокладки кабеля GPS-антенны салон не разбирал ни в одной его части!
Камера заднего вида устанавливалась за день до этого.
Телевизор не приходилось еще опробовать, но оно мне не критично.
